一立通控制器配 铜接口电磁阀

一、用途

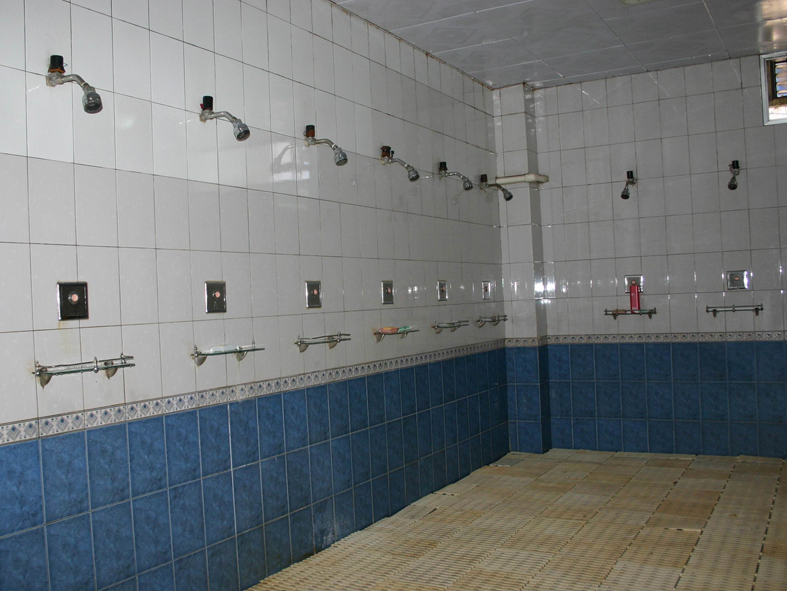

    本系列产品是专为公共洗浴场所的节能节水设计。人近出水，人离水停，“随心所浴”。浴池应用本产品，不仅具有显著的节水效果，可节省水、电、煤及设备损耗费用40%以上，同时具有可靠、耐用、高雅、美观等优点，是手动阀、脚踏阀的理想替代产品。一般3～6个月可收回投资，一次投入，长期受益。低电压供电，不存在安全问题。
二、主要特点
    与国内同类产品相比，其特点是：
    ● 不怕近距离物品的恶意遮挡。
    ● 无对射和雾气干扰问题，可以近距离对面安装。
    ● 不受水质困扰，采用不锈钢电磁阀产品，可以实现三年免维护使用。
    ● 产品有明、暗两种镶装方式，适合不同用户选用。


    ●多套淋浴器共用同一电源适配器供电，其特性为：
    输入：交流220V/50HZ
    输出：直流12V
    ●安全驱动能力：
    12V/10A开关电源可驱动：20～25套淋浴节水器
    12V/20A开关电源可驱动：30套淋浴节水器
2.感应控制器
    工作电压：直流12V
    平均功耗：≤ 2W
    工作环境温度：1～50℃
    工作环境湿度：100%
3.电磁阀
    通 径：DN15
    介质温度：1～60℃
    工作寿命：≥50万次
    介质压力：0.01～0.5Mpa

    浴池用水的成本，由水、电、燃料、排污、人工、设备折旧等六大因素构成，经计算表示，把一吨12℃的水提升到理想的洗浴温度42℃，大约需要30Kg标煤，以每吨煤500元计算，需投入燃料费15元，以每吨自来水3元计算，加上其它费用，每吨热水的成本绝对不低于20元。
    在管道压力0.12Mpa时，15毫米水管在常开状态下，每小时出水为600升，每分钟出水量为10升，折合成本在0.20元以上，每小时折合成本在12元以上。
    如果，每天使用按4小时计算，每天每个淋浴喷头耗水600升×4/小时=2.4吨，采用本产品，假如以最低节水率40%计算，可节水2.4吨×40%=0.96吨，节省费用12元×0.96=11.52元。那么每个喷头年节水为11.5元×300天=3450元。

1．暗装式“一立通”淋浴节水器的安装

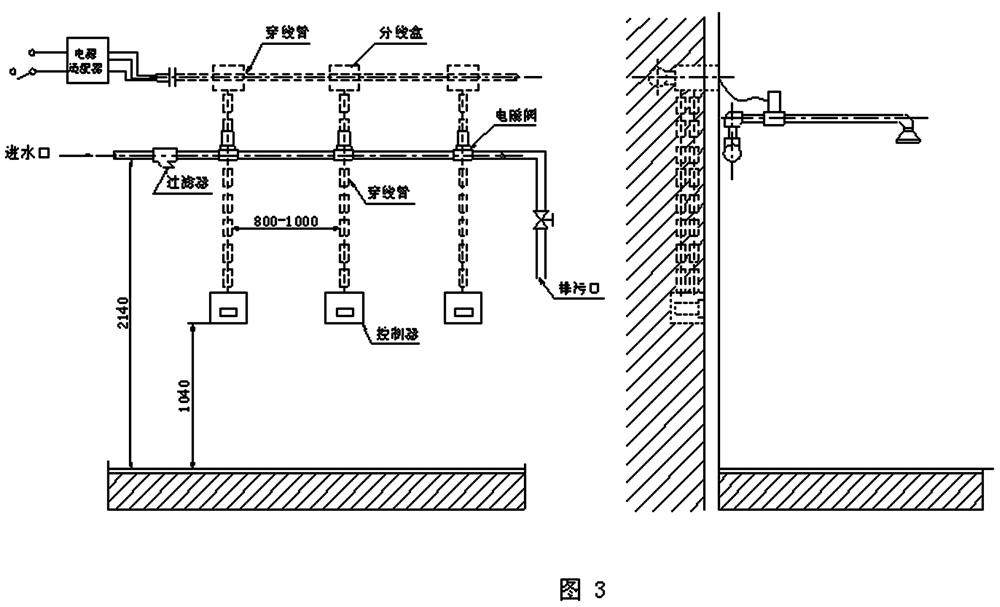

    安装时需要与土建和管路安装相配合（详见图3）, 先将塑料预埋盒及穿线管用水泥固定在墙体内，绝对不允许将引线直接抹在墙内。
    特别强调，应在贴磁砖之前统筹设计。

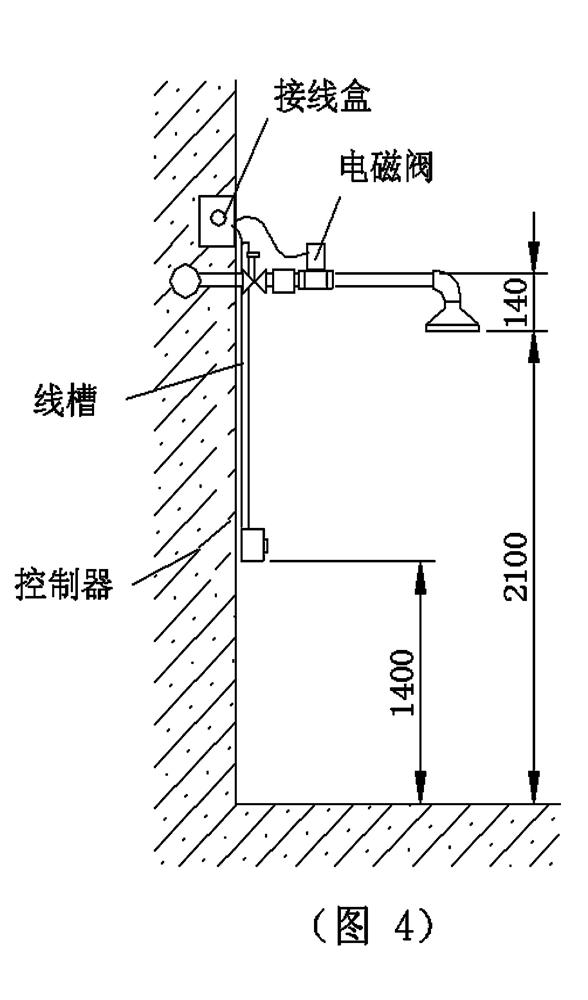

2．明装式“一立通”淋浴节水器的安装。（详见图4）
    a.用冲击钻在墙体距地面1.2～1.4米适当位置打孔，将控制器预埋盒固定。
    b.连接电磁阀及导线。
    c.整理裸露在墙体表面的导线，用塑料线槽加以保护。

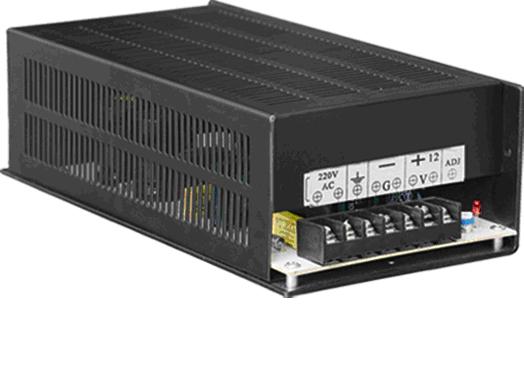

3．电源适配器安装
    电源适配器安装在吧台、更衣室等干燥通风无易燃物处，应与控制器距离接近，以减少压降。必须将电源适配器接地引线与“地”可靠连接。

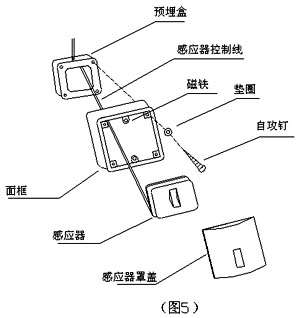

4．感应控制器的装配（详见图5）

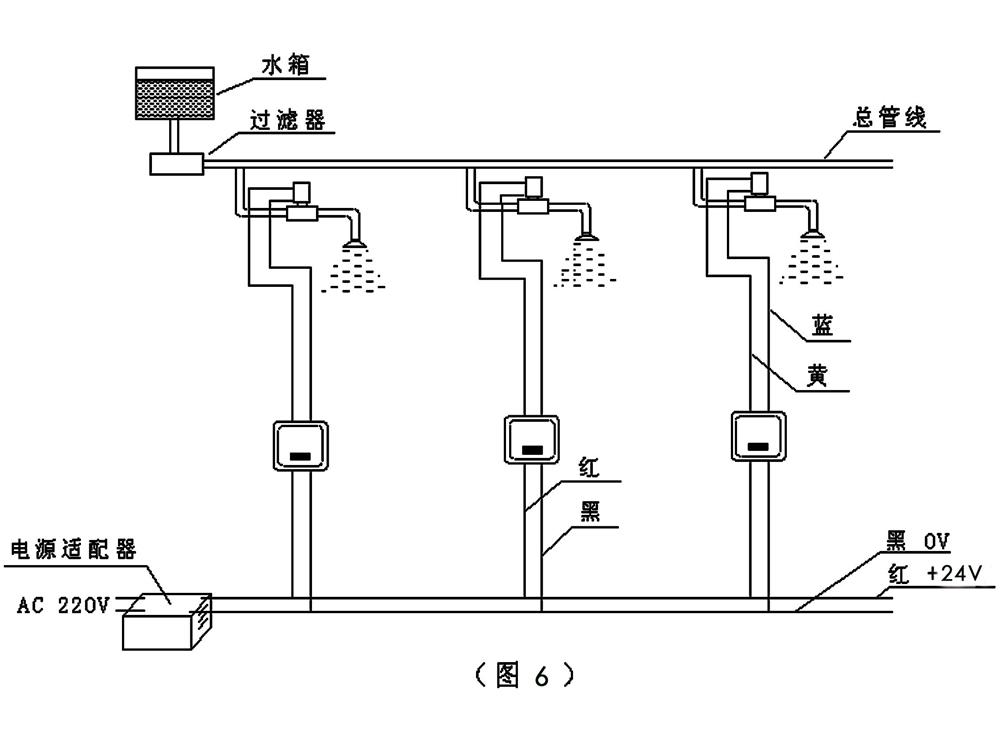

5．控制器的电气接线图
    控制器红线接电源+24V，黑线接0V。黄、蓝线接电磁阀，电磁阀引线不分正负。

注意事项
    1.安装前应先将管道内杂质冲洗干净；
    2.安装电磁阀时应将箭头方向与水流方向一致；
    3.不要带电安装或作业，检查无误后方可通电；
    4.在淋浴主管道前部加装过滤器或在末端安装排污阀以便清除管道内杂质；
    5.电源应安装在干燥通风环境、并使外壳可靠接地；
    6.如果使用温泉水或水中矿物质含量大，需定期清理电磁阀和滤网；
    7.控制器的感应窗口必须保持清洁，可用柔软湿布擦拭，清洗浴池应避免用水直接冲洗控制器；
    8.接线时一定要严格按照接线图进行接线，不清楚时，要立即与厂家沟通，否则，可能造成永久损坏；
    9.电线接头处必须符合《公共浴池安装接线规范》，在绞合后进行锡焊，套上压线帽，用钳子压紧后灌703硅胶，这直接关系到产品的使用寿命。

性能参数：
