GC-05HP （下水型）沟槽公厕全自动节水控制器

　　安装和使用本产品前，请先确认您所购买的产品型号及相应的安装方法，详细阅读本说明书，以便正确安装和使用。
　　此说明书及所附的质量保修卡，应长期妥善保管，以便日后查阅和维修。
　　购货前请选择确定工作方式：
　　1.上水型GC-05HS
　　2.下水型GC-05HP
　　一、产品简介

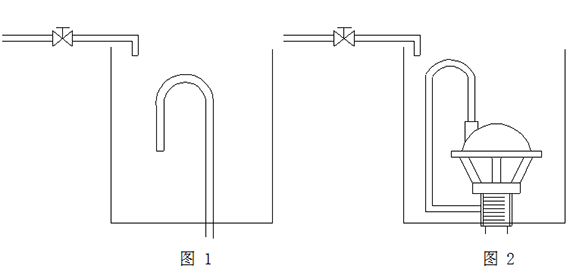

　　由于沟槽式厕所不易堵塞，在学校、医院、厂矿等公共场所仍被广泛采用。但由于传统的冲洗水箱装置，采用倒U型虹吸管（图1）或是虹吸落水阀结构（图2），其进水管始终处于常开状态，不论是否有人使用，总是每隔三五分钟冲洗一次，表面看是定时冲洗，实际是进水管24小时长流不止。一般每天耗水量超过20～30吨，水资源浪费相当严重。

　　采用本产品后，可有效解决这一问题，有人入厕，延时冲水，夜间、星期天无人入厕自动停冲。每天可节水20吨以上，节水率超过80%，夜间、星期天节水率达100%，以每吨水2.5元计价，最多不超过2个月就可收回改造投资。
　　二、原理及特点
　　● 采用先进的人体红外感应原理及微电脑控制。
　　● 有人入厕时，定时冲洗；夜间、星期天及节假日无人入厕时，自动停冲。
　　● 设有防冻功能。
　　● 男卫生间若需要分别控制大便槽和小便槽时，可另选型（订货时声明）。
　　三、产品组成
　　上水型槽式公厕：
　　由控制器 （GC-05HS）、过滤器、DN15电磁阀组成。
　　下水型槽式公厕：

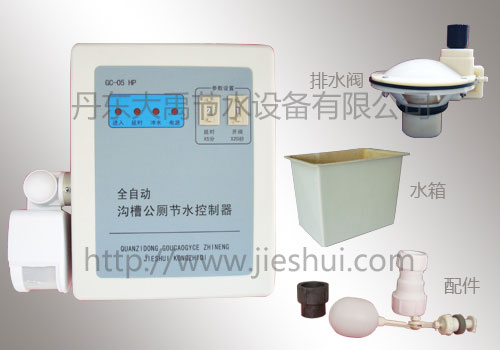

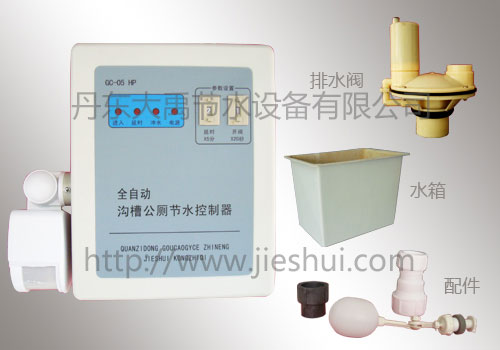

　　由控制器（GC-05HP）、DN50排水阀、浮球阀、变径、直通、水箱组成。
　　水箱有聚炳烯水箱和玻璃钢水箱两种。
　　四、主要技术指标：
　　控制器输入电压：交流220V/50HZ
　　控制器输出电压：直流18V（下水型）
　　直流12V（上水型）
　　上水型电磁阀水压范围：0.01-0.5Mpa
　　控制器感应距离：4M
　　工作环境温度：1-45℃
　　控制器工作环境湿度：≤90%
　　正常耗水量：≤0～3吨/日
　　五、选型：
　　本产品分为下水型（GC-05HP）和上水型（GC-05HS）两种安装方式。
　　当自来水水压不稳定或水质较差时，建议选用下水型（GC-05HP）。
　　当希望安装简便，不愿换掉原有水箱，并且自来水水压稳定，水质较好，可选用上水型（GC-05HS）。
　　六、安装及使用方法：
　　1.GC-05HP型（下水型）安装方法。

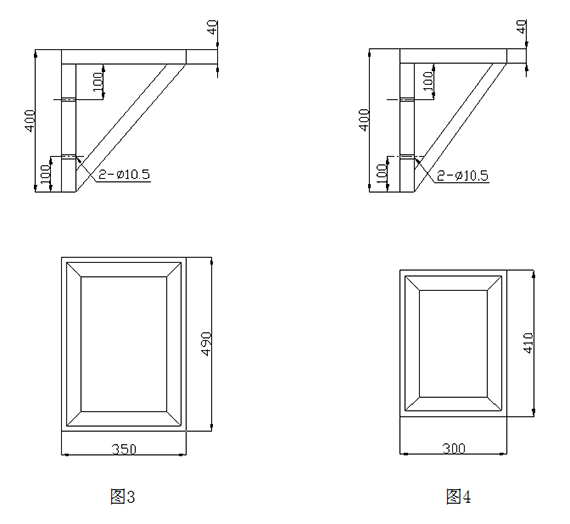

　　准备工作：用户需自行准备水箱固定支架（可由用户根据水箱尺寸自行设计）、冲洗管（PVC塑料管，外径Φ63或Φ50）、冲洗管固定卡、Φ10膨胀螺栓4个、DN15软管、DN15截止阀。（图3）是采用本厂配套玻璃钢水箱的角架尺寸，（图4）是采用配套聚炳烯水箱的角架尺寸。

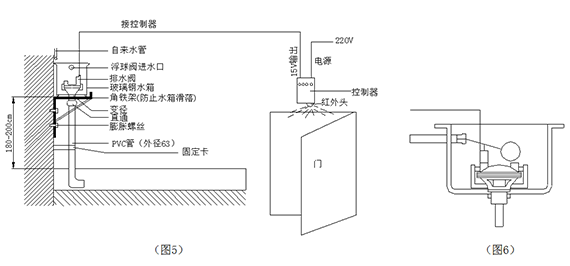

　　A.先将水箱支架固定在槽式公厕的一侧，再把排水阀和浮球阀装于水箱内(图6)，将变径、直通及冲洗管正确连接如（图5）。
　　B. 将控制器固定在卫生间门口内侧上方，传感孔朝下，并将输出线与排水阀连接好。（图5）
　　C.根据需要设定好“延时时间”和“放水时间”。仪器出厂时下水型延时时间定为（2×）10分钟，放水时间定为（1×）20秒。延时时间值为延时拨码开关值×5分钟。放水时间值为放水拨码开关值×20秒。
　　D.延时时间是指从第一个人进入时算起需多长时间后放水。
　　E.放水时间是指将水箱内的水全部放完所需的时间。（一般<15秒）
　　注意：延时和放水拨码开关范围为1—7，“0”为检测状态，用于调试检修，“8”和“9”为无效数字。

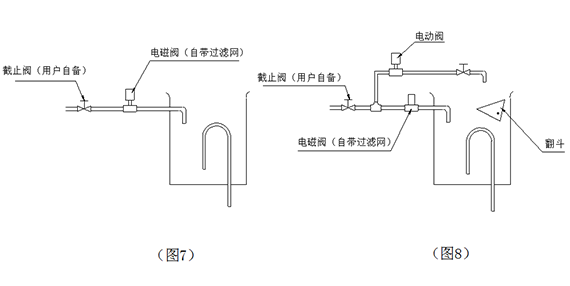

　　2.GC-05HS型（上水型）安装方法（见图7，图8）

　　A．直接安装型（图7）：
　　将电磁阀直接串接在进水管上，把控制器（GC-05HS）固定在卫生间门口内侧上方，传感孔朝下，并将输出线与电磁阀线连接好。
　　B．双阀翻斗控制式（见图8）：
　　将电磁阀和电动阀通过三通并联连接，并在电动阀出水端串接一个截止阀来控制水流的大小；将控制器固定在卫生间门口内侧上方，传感孔朝下，并将输出线分别与电磁阀和电动阀连接好。
　　系统有电时，电动阀关闭，有人进入，延时后电磁阀打开注水，水满后，自动落水冲洗，当系统没电时，电动阀自动打开，自来水通过截止阀控制滴入翻斗内，翻斗装满后会自动翻转，把水装入水箱内，经过几个周期后（周期由截止阀控制）水箱水已满，自动落水冲洗。
　　3．拨码开关与时间对照表。

　　七、注意事项：
　　1．由于本控制器采用人体红外传感器，对移动人体十分敏感，所以最好装在门的内侧，以免因走廊行人引起误动作。如确需装在门外侧，可用胶带等不透明物对传感孔进行适当遮挡，以减低灵敏度。
　　2．安装时不可将电源线与电磁阀引线接错，以避免造成机器永久损坏。
　　3．注意防止水或蒸汽进入箱体内。
　　4．在本机器下方不得有热源，否则不能感应到人体进入的信号。
　　5．为提高冲洗力，建议冲洗管下端加工成鸭嘴形。
　　6．首次通电时，需经20秒后控制器进入正常工作。
　　7．本产品根据需要可加装防冻开关，户外厕所或冬季取暖设备较差时，可将防冻开关置于防冻位置，此时设备按设定的延时时间定时周期放水。
　　注意：本公司不承担因水箱水管冻裂造成的损失，故不推荐使用此功能。

　　八、故障及排除方法
　　如果经过以下还没有排除故障，请与我公司技术服务中心联系咨询。

　　九、保修
　　本产品自售出之日起，主机五年内非人为损坏，可凭保修卡寄回公司免费维修，五年内免收人工费。浮球阀、排水阀膜片不在保修范围内。人为损坏需收取维修费。购买时请索要最终销售单位的《保修卡》。
